电磁振动给料机
栏目:输送设备 发布时间:2019-07-08 11:19
  电磁振动给料机结构:

  主要由料槽、电磁激振器、减振器组成。激振器又由电磁铁(铁芯和线圈)、衔铁和装在两者之间的主振弹簧等构成,是产生振动的激振源,激振器的工作可以通过一定的控制装置进行控制。电磁振动给料机是一个较为完整的双质点定向强迫振动的弹性系统。


  电磁振动给料机工作原理:

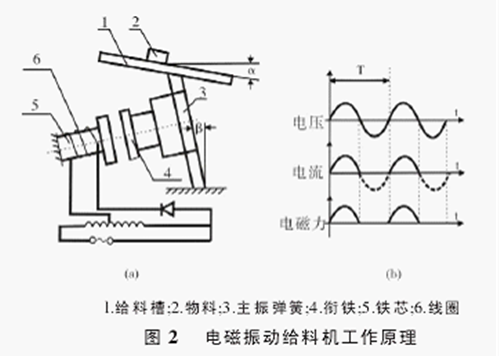

  电磁振动给料机是一个较为完整的双质点定向强迫振动的弹性系统,整个系统工作在低临界共振状态,主要利用电磁激振器驱动槽体以一定的倾角做往复振动,使物料沿槽移动。物料置于由主振弹簧3支撑的供料槽体1上,衔铁4与槽体的主振弹簧连成一体,线圈6缠绕在铁芯5上。由于线圈中流过的是经过半波整流后的单向脉动电流,因此,电磁铁就产生了相应的脉冲电磁力(如图)。在交流电的正半周,脉动电流流过线圈,在铁芯和衔铁之间产生一脉动电磁吸力,使槽体向后运动,激振器的主弹簧发生变形,储存势能;在负半周期内,线圈中无电流通过,电磁力消失,衔铁在弹簧力的作用下与电磁铁分开,使料槽向前运动,这样料槽就以交流电源的频率,连续地进行往复振动。

  特点:

  第一。电磁振动给料机电气控制采用半波整流电路,可无级调节给料量,可用于自动控制的生产流程中,实现生产过程自动化。

  第二。无转动零部件,不需润滑,结构简单,维修方便。

  第三。电磁振动给料机物料是微抛运动,料槽磨损小。

  第四。电磁振动给料机可采用合适板材制成的料槽,可适用输送高温磨损严重及有腐蚀性的物料等。

  技术参数:
项目
型号
给料能力(t/h) 物体最大允许粒数(mm) 功率(w) 电压(v) 电流(a) 双振幅(mm) 间隙(mm) 总重(kg)
GZ1 5 50 60 220 1≤ 1.75 1.9-2.2 75
GZ2 10 60 150 220 2.3≤ 1.75 1.9-2.2 155
GZ3 25 70 200 220 3.8≤ 1.75 1.9-2.2 225
GZ4 50 100 450 220 7≤ 1.75 1.9-2.2 460
GZ5 100 150 650 220 10.6≤ 1.75 1.9-2.2 656
